COMSOL Geometrical Optics接口如何导入太阳能辐射光谱
问题概述
COMSOL Multiphysics 软件的几何光学（Geometrical Optics）接口同时支持单色光和复色光计算，但是这里的复色光只允许定义不同的波长以便进行光路计算。对于需要考虑功率和强度分布的情况，因为软件只能指定总的辐照强度而无法指定每个波长的辐照强度，所以并不适用于评估实际太阳光辐照的功率分布。本文主要探讨如何基于软件的现有功能，实现太阳光能量光谱的表征。
太阳能光谱

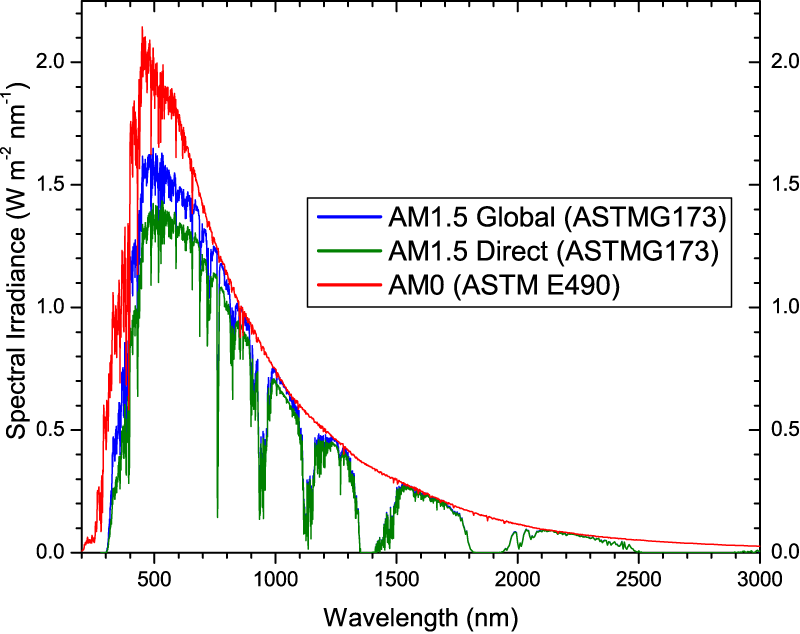

太阳辐照光谱随时间和位置变化，如下图 \(^{[1]}\) 所示，目前广泛采用的标准太阳能光谱是AM0（大气层外）和AM1.5（陆地），前者平均辐照强度是1366.1 \(W/m^2\) ，后者为1000 \(W/m^2\) 。

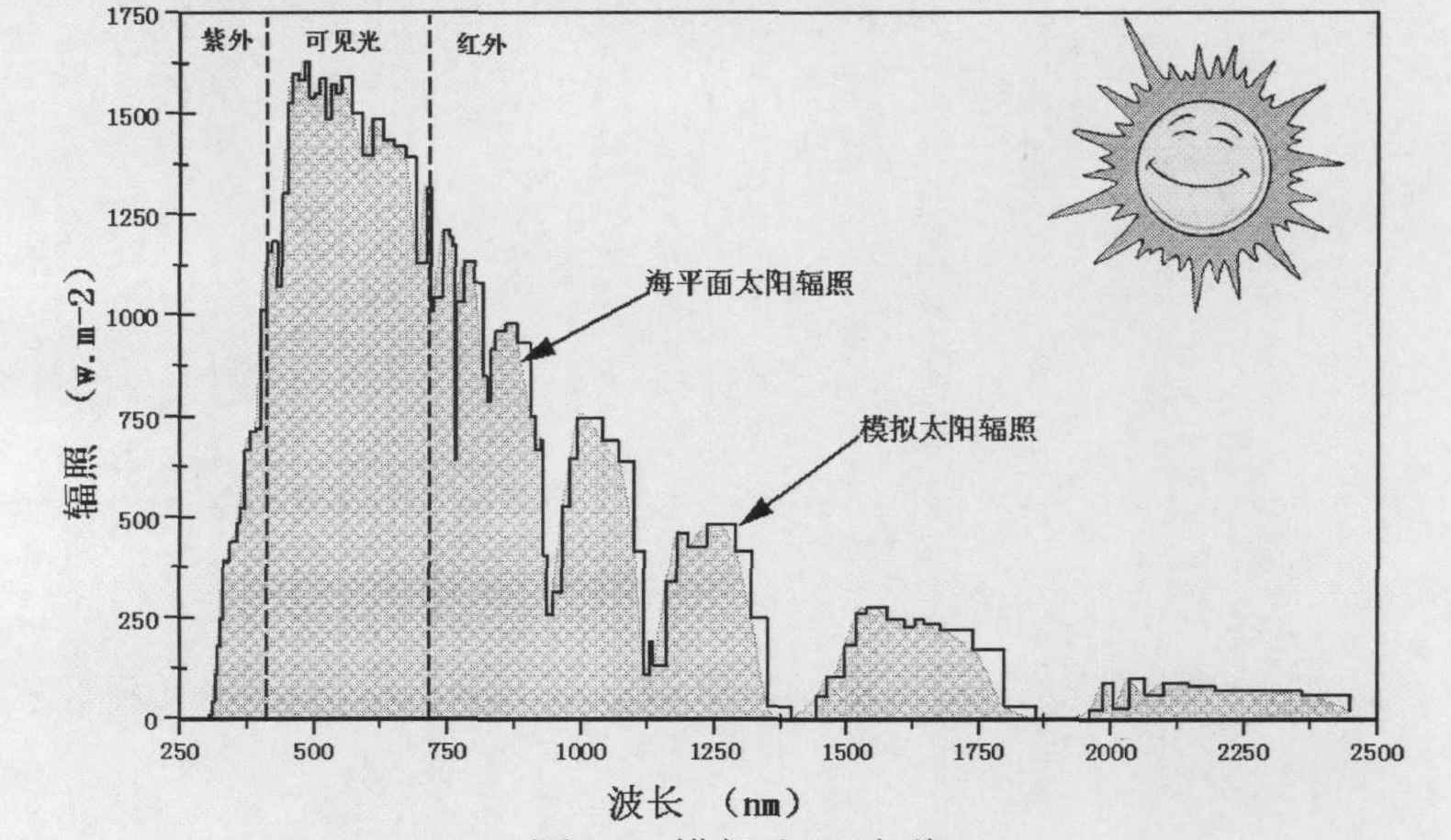

实际数值模拟中，通常采用离散的太阳光光谱以方便计算。离散的太阳光数据曲线和实际太阳光数据曲线关系如下图 \(^{[2]}\) 所示。
对于连续的波段，取其特征波长，积分可得到其辐照强度占总辐照强度的权重比，基于此，上图可以改写为如下表示形式 \(^{[3]}\) 。
| 波段 | 特征波长 | 权重因子 |
|---|---|---|
| 0.295-0.40 | 0.374 | 0.0267 |
| 0.40-0.43 | 0.416 | 0.0275 |
| 0.43-0.45 | 0.441 | 0.0244 |
| 0.45-0.47 | 0.460 | 0.0291 |
| 0.47-0.49 | 0.480 | 0.0320 |
| 0.49-0.51 | 0.500 | 0.0327 |
| 0.51-0.53 | 0.520 | 0.0323 |
| 0.53-0.55 | 0.540 | 0.0322 |
| 0.55-0.57 | 0.560 | 0.0319 |
| 0.57-0.60 | 0.585 | 0.0473 |
| 0.60-0.63 | 0.615 | 0.0473 |
| 0.63-0.66 | 0.645 | 0.0475 |
| 0.66-0.69 | 0.675 | 0.0456 |
| 0.69-0.73 | 0.709 | 0.0537 |
| 0.73-0.78 | 0.753 | 0.0591 |
| 0.78-0.83 | 0.804 | 0.0562 |
| 0.83-0.89 | 0.857 | 0.0623 |
| 0.89-0.99 | 0.953 | 0.0606 |
| 0.99-1.06 | 1.024 | 0.0565 |
| 1.06-1.21 | 1.129 | 0.0621 |
| 1.21-1.52 | 1.274 | 0.0649 |
| 1.52-2.20 | 1.642 | 0.0681 |
COMSOL表征
这个问题本身其实并不复杂，很容易想到，使用单色光模式，每个频率单独计算，辐照功率乘以每个频率下的权重因子，然后将计算结果累加到一起即可。如果频率比较少，可以直接手动操作；如果频率比较多，如本例中包含22个典型频率，手动操作就会比较麻烦而且显得不甚明智。对于较多频率的情况可以借助COMSOL with MATLAB编程实现，不过相关过程本文不做讨论，下面只给出完全基于COMSOL软件自身功能的实现过程。
首先以内插函数的形式导入特征波长（ \(\lambda\) ）和权重因子（ \(w\) ）之间的关系： $ w=f()$ 。
同前，选用单色光模式，单色光波长为 \(\lambda\) ，辐照总功率设置为 \(1000w W/m^2\) 。
启用参数化求解，对参数 \(\lambda\) 执行扫描，参数列表参照上表，依次输入即可。
求解完成后，包含所有波长和所有时间（射线追踪求解本身是含时间的瞬态分析模式）的计算结果都保存在数据集“ \(sol1\) ”中。

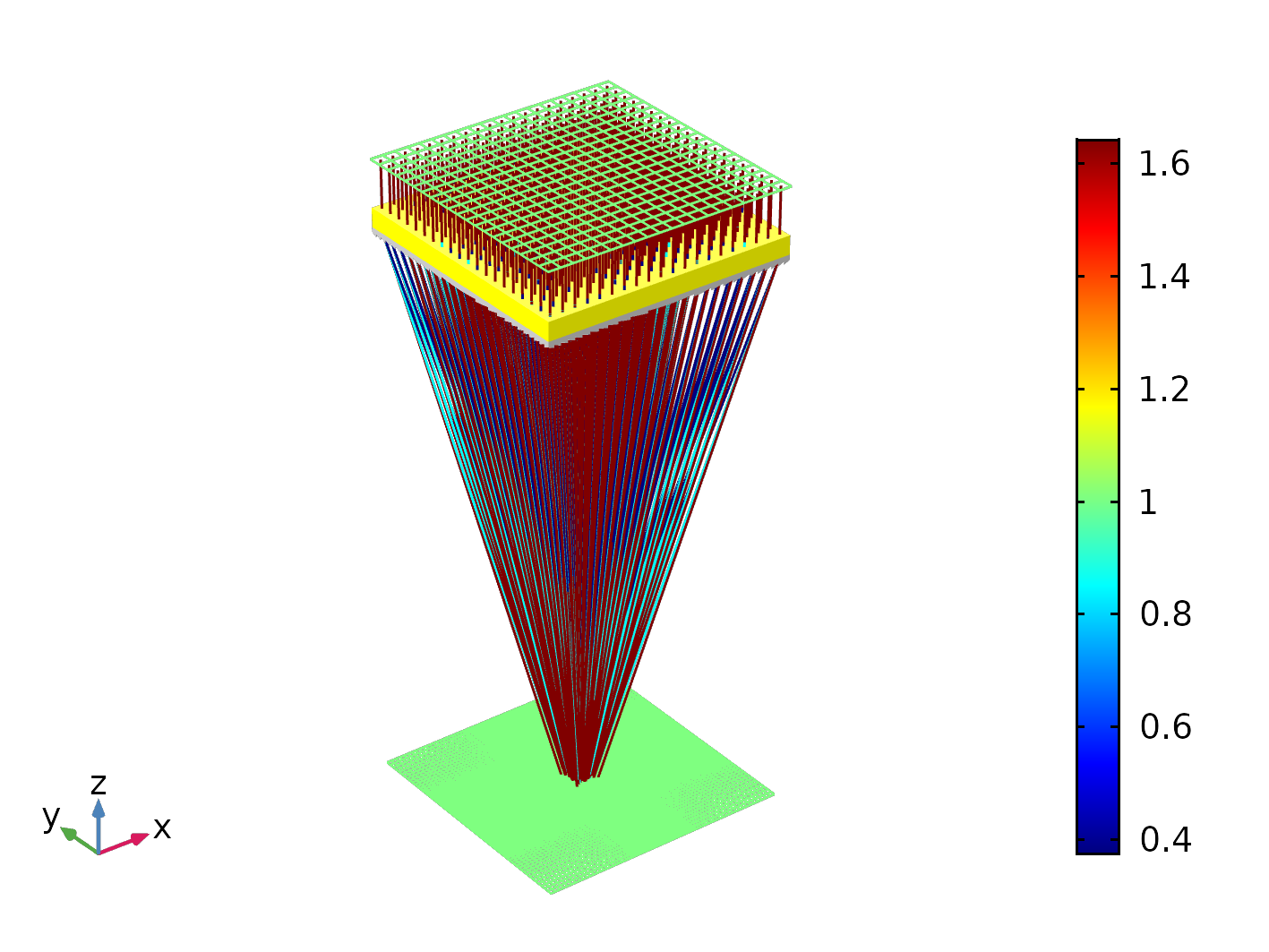

本例中对经聚光透镜汇聚的太阳光进行了计算，不同频率太阳光光路如下图所示，显示效果需要，这里仅显示了高中低三个频率。
接下来的结果后处理过程是本文关键，默认地用户一次只能查看特定频率和特定时间下的计算结果，如果需要对所有频率的结果求和，需要使用软件内置的一些特殊的算符 \(^{[4]}\) 。本例中输入的用于后处理的表达式为： \(sum(withsol('sol1',expr, setval(t,1[ns]),setind(\lambda, i)), i, 1, 22)\) 。其中， \(sum\) 表示求和， \(withsol\) 表示在特定的解（ \(sol1\) ）中提取数值， \(expr\) 是用户预期提取的变量； \(setval(t,1[ns])\) 表示对 \(t=1[ns]\) 时刻的结果做操作， \(setind(\lambda, i)\) 配合随后的 \(i, 1, 22\) 表示提取所有参数 \(\lambda\) （从第1到第22个）所对应的计算结果。因为要遍历数据解，该绘图过程耗时相对较久。

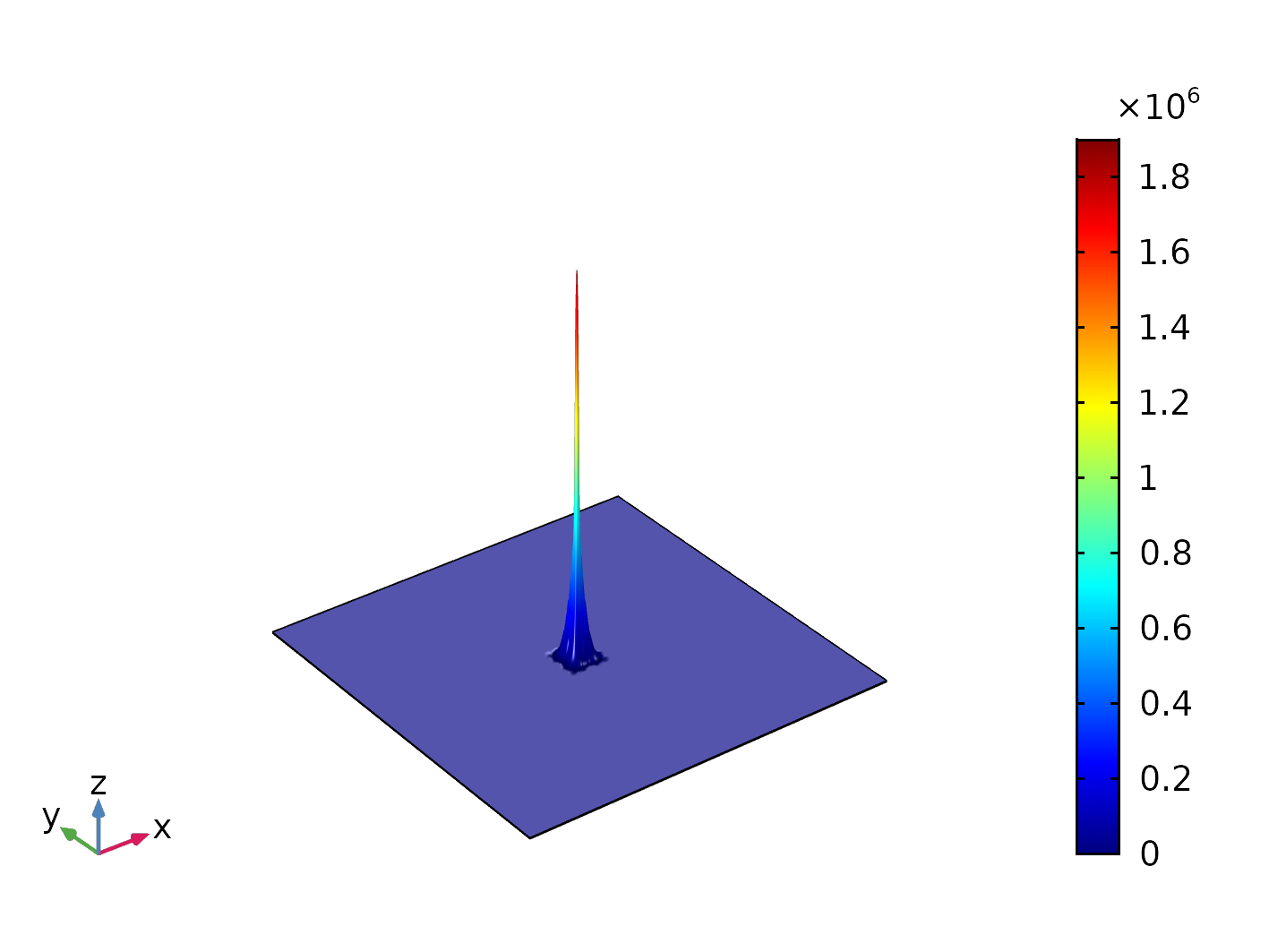

本例中对底部的太阳光辐照表面的光照强度进行了提取，经由上一步操作，对所有频率求和得到的光功率分布（典型的高斯光束）如下图所示。
Ref：
[1] Standard Solar Spectra | PVEducation[EB/OL]. [2020-08-07]. https://www.pveducation.org/pvcdrom/appendices/standard-solar-spectra.
[2] 吴贺利. 菲涅尔太阳能聚光器研究[D]. 武汉理工大学, 2010.
[3] R. Fu et al., “Design of broadband SOG Fresnel lens for GaInP/GaInAs/Ge multi-junction concentrator solar cells,” Malang, East Java, Indonesia, 2014, pp. 58–62, doi: 10.1063/1.4897028.
[4] COMSOL, 2020. COMSOL Multiphysics reference guide (for COMSOL version 5.5, www.comsol.com).
