FEMAG如何考虑内部水冷套

发表于 更新于 分类于 本文字数： 479 阅读时长 ≈ 2 分钟

晶体生长热场模拟，如果设备包含内部水冷管（套）组件的时候，需要将内部边界等效为外部边界，从而指定其边界条件。在FEMAG软件中，设置方式如下：

  1. 首先在 GeoTool 中，运行 FurGeo 进入炉子几何编辑。

  2. 创建水冷组件几何，以及较小一点的内部水域几何，二者的差集（管壁）是我们需要的区域， FurGeo 并没有布尔运算功能，不能通过差集操作直接得到管壁特征，需要借助于辅助线来完成。

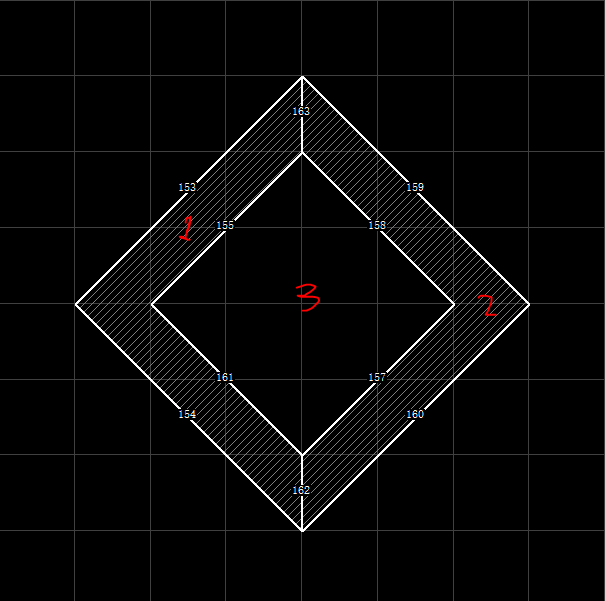

  3. 如下图所示，以创建一个水冷管为例，借助于162和163两条线段，将管壁特征切分为如下三个区域，其中区域1和2是我们需要保留的管壁区域，区域3对应的则是水流流经的区域。

    FEMAG设置内部水冷示意图

  4. 单击 Create topology 按钮，然后顺次点击 Detect 2D 和 Detect 1D 按钮，软件将自动检测和标记宏单元。

  5. 这之后，我们会发现区域3也被选中标记，需要我们手动取消标记。选中该区域，右键单击，然后选择 Unassign 选项即可。

  6. 运行 IniMesh 和 SetMesh 组装几何和剖分网格。需要说明的是，在 SetMesh 过程中，一定不要将区域3误标记为gas宏单元。

  7. 运行 wxCregeo。在 Plot/Tree View 窗口右侧的单元树中选择区域3对应的宏单元，右键菜单下单击 Convert to external boundary 选项。

  8. 回到 wxCregeo 主窗口，在 Thermal Operating Conditions 选项面板中单击 External boundary conditions (shell cooling, etc) 右侧的 Impose... 按钮。

  9. 经过如上设置，在弹出的对话框中，可以找到水冷套管内壁对应的边，这些边和炉体外壁一样，可以对其设置任意外部边界条件。
